栅格化系统学习和应用

文章目录

T1cG8jXi11pdQrC3ff-456-2861

栅格系统的形成

1692年,新登基的法国国王路易十四感到法国的印刷水平差强人意,因此命令成立一个管理印刷的皇家特别委员会。他们的首要任务是设计出科学的、合理的, 重视功能性的新字体。委员会由数学家尼古拉斯加宗(Nicolas Jaugeon)担任领导,他们以罗马体为基础,采用方格为设计依据,每个字体方格分为64个基本方各单位,每个方各单位再分成36个小格,这样,一个印 刷版面就有 2304个小格组成,在这个严谨的几何网格网络中设计字体的形状,版面的编排,试验传达功能的效能,这是是世界上最早对字体和版面进行科学实验的活动,也 是栅格系统最早的雏形。

栅格系统英文为“grid systems”,也有人翻译为“网格系统”,其实是一回事。不过从定义上说,栅格更为准确些,从维基百科查到栅格的定义为:栅格设计系统(又称网格设计系统、标准尺寸系统、程序版面设计、瑞士平面设计风格、国际主义平面设计风格),是一种平面设计的方法与风格。运用固定的格子设计版面布局,其风格工整简洁,在二战后大受欢迎,已成为今日出版物设计的主流风格之一

网页设计中的栅格系统

我给网页栅格系统下的定义为:以规则的网格阵列来指导和规范网页中的版面布局以及信息分布。网页栅格系统是从平面栅格系统中发展而来。对于网页设计来说,栅格系统的使用,不仅可以让网页的信息呈现更加美观易读,更具可用性。而且,对于前端开发来说,网页将更加的灵活与规范。

T1CW4jXga2pdQrC3ff-456-2861

T1uW4jXbe2pdQrC3ff-456-2861

栅格系统在现在的网页设计中应用越来越多,从网络上搜罗了一篇关于栅格系统应用的文章:30个最顶尖的基于栅格系统的博客网站设计

栅格系统的设计原理及应用

那么如何设计一个栅格系统?接下来我们将通过实例,详细的介绍一下网页栅格系统的原理与应用:

T1ra8jXdW0pdOwTN7R-335-3881

在网页设计中,我们把宽度为“W”的页面分割成n个网格单元“a”,每个单元与单元之间的间隙设为“i”,此时我们把“a+i”定义“A”。他们之间的关系如下:
W =(a×n)+(n-1)i
由于a+i=A,
可得:(A×n) – i = W
这个公式表述了网页的布局与网页“背后”的栅格系统之间的某种关系。我们拿yahoo作例,来看一下栅格系统的应用:

T1sG4jXeC2pdPhi6La-454-3561

yahoo的网站页面宽度为W=950px,每个区块与区块的间隔为i=10px;如果应用上面的公式,可以推出A=40px,既yahoo首页横向版式设计采用的栅格系统为:
(40×n)- 10 = W
下面我们列出当n等于不同数值时W变化的数值表格 :

T1Ga4jXdy3pdQrC3ff-456-2861

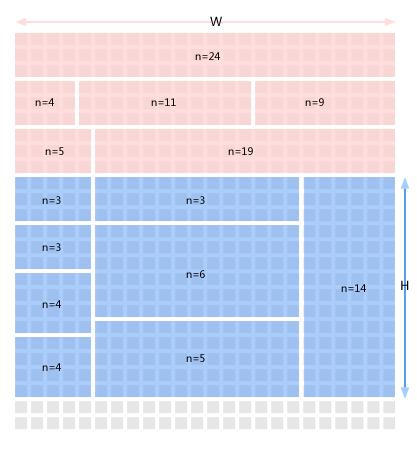

从表格可以看出:yahoo首页的布局完全是按照栅格系统进行设计的,每个区块的宽度对应的n值分别为:4,11,9。在这里我们看到一个很有意思 的事情:只要保证一个横向维度的各个区块的n值相加等于24,则即可保证页面的宽度一定是950px。然而,950px的宽度也恰好就是当n=24的时 候,W的宽度值。由此我们得出以下的应用模式:

T1ta4jXhW3pdQ0X5oe-417-4491

在栅格系统中,设计师根据需要制定不同的版式或者划分区块,他们的依据将是上面的那张对应表进行设计。这样,一个栅格系统的应用就从此开始了。我们 看到,使用栅格系统的网页设计,非常的有条理性;看上去也很舒服。最重要的是,它给整个网站的页面结构定义了一个标准。对于视觉设计师来说,他们不用再为 设计一个网站每个页面都要想一个宽度或高度而烦恼了。对于前端开发工程师来说,页面的布局设计将完全是规范的和可重用的,这将大大节约了开发成本。对于内 容编辑或广告销售来说,所有的广告都是规则的,通用的,他们再也不用做出一套N张不同尺寸的广告图了……

当然只要你愿意,我们可以衍生出任何一种栅格系统,只要改变A和i的值,这个根据网站的实际情况来制定。那么如何选择合适栅格系统,主要通过“构成 要素与程序、限制与选择、构成要素的比例、组合、虚空间与组合、四边联系与轴的联系、三的法则、圆与构成、水平构成这些设计元素规划,来实现比例和谐的平 面设计”。比较深奥,我们在这里就不详细阐述了。

呵呵,说了一堆栅格系统的优点。大家可能会问:难道栅格系统真的是完美的么?答案是否定的:对于内容信息不确定导致高度不确定的页面,在高度层面上就无法做到栅格了。当然,具体的情况还需具体的分析与解决,这就需要设计师们在实际的应用中不断的总结经验,不断实践了。

本文转载自:http://ued.taobao.com/blog/2008/09/grid_systems/

范例, the Gerstner, 收录于 Gridset App
用户看不到网格系统,他们也很少有人能够了解网格系统的重要性。有句老话说的好,规矩就是用来被打破的。无需拘泥于网格系统的形式,我们使用网格系统只是为了理解布局的理念和手法,之后,我们便可以进行”革命”、创新。

网上可以找到很多合适的网格框架,当然,我们也可以自己创造。而且值得一提的是,设计网格框架是极佳的思维训练,能让我们更深层次的理解布局,更好的进行思维训练,想的也会更远。

使用网格系统的好处

好处很多——设计、开发、管理网站都用得到。
网格系统的好处之一是,允许按比例设计,可以组织不同元素之间的平衡感。网格系统一般都很灵活,这样就可以在需要时自由调整。

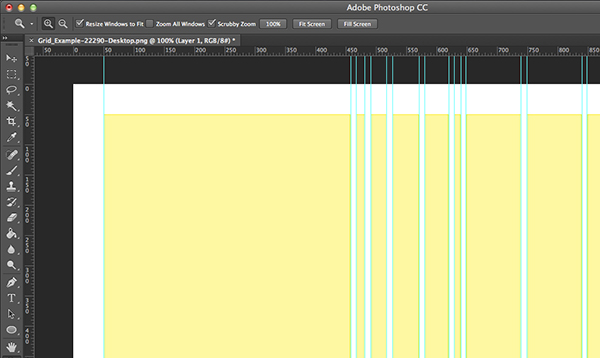

grids-3

PS中参考线

使用网格系统,让你的设计具有正式感和规范感,还具有一种结构分明的设计感。这让你设计起来更轻松,对于开发者来说,同样如此。

网格系统的缺点

有好就有坏,我们来谈谈缺点。

首先,很多人,尤其是对于新手来说——网格系统会阻碍他们的发挥创造。你会感觉你的灵感被束缚在这些条条框框里面了。如果出现这种状况,我建议你从网格系统中跳出来,用自己的创意去设计,按照自己的经验来排布元素,然后再切出网格系统,想出一个二者结合的两全其美的办法,稍做调整,如果网格系统和你的原创设计出入过大,不能有效协调,那么建议换一个网格系统,或者自己设计一个。

其次,网格系统用起来比较困难,有一定的学习成本,需要有一定的数学基础,你得懂比例,会计算。对于那些数学不好的人来说,网格系统真的是太复杂了。但是我认为,刚开始虽然比较难以上手,但是习惯之后,你会得心应手,设计也将会更加出彩。

在设计中应用网格系统:

几条小建议:
在设计中使用重叠网格(网格线要可见):

如果你能喜欢使用CSS网格框架,那就再好不过了,无论是PS还是其他什么程序,将网格设置为叠加,然后锁定。这样设计的时候心中就有数了。

设置参考线:

有了重叠网格之后,设置分栏参考线。这样就能够更清楚的划分边界。

尝试一下有限制的设计

最多16栏,6栏布局最明智。

运动员练习时都绑着沙袋还记得吗,有限制的练习,之后再脱去舒服,跑的更快。
因此,可以试着自我约束一下,练习在限制的条件下进行布局,这样你就能更专注于重点,进步更大。

注意空间问题.

每一栏之间的宽度越大,留给元素的空间越富裕。然而不要忘记垂直方向上的空间布局。是紧密还是充满留白?这需要按情况而定。

结论

现在你对网格系统已经了解了大概。
可以尝试一下在设计前多做规划,这样网格系统用起来更得心应手,布局更流畅,多想想结构,多想想怎样分栏的布局方式来规划内容。

网格系统是一种好的习惯,也是一种格式化的设计工具。有了它,你能更专注于内容呈递,更专注于强调重点。

原文地址:webdesign
优设网翻译:@MartinRGB (http://www.uisdc.com/all-about-grid-systems)

原文链接:栅格化系统学习和应用 版权所有,转载时请注明出处,违者必究。
注明出处格式:前端开发博客 (http://caibaojian.com/455.html)
